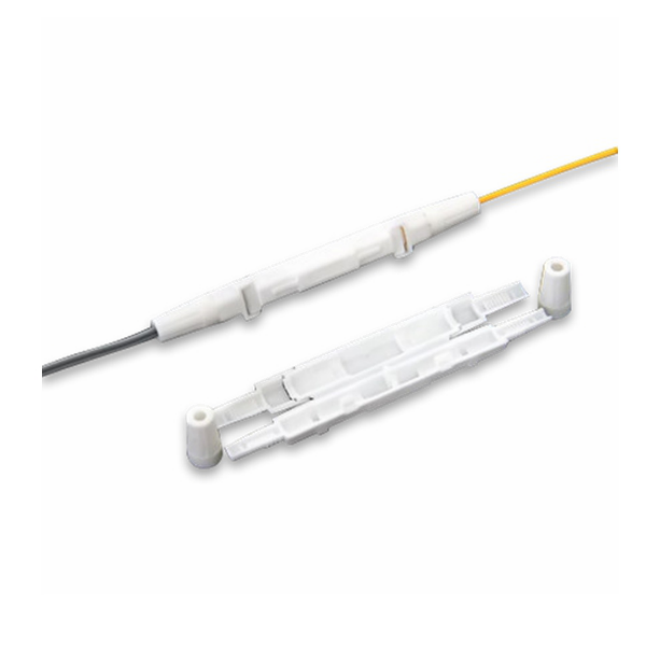

اتصال مکانیکی

مشخصات و پارامتر های  اتصال مکانیکی جهت کابل دراپ به شرح زیر می باشد :



ITEM

Technical Parameters

Applicable for

3.1 x 2.0 mm butterfly cable

Optical fiber diameter

125μm ( 652 & 657 )

Tight buffer diameter

250μm & 900μm

Fiber mode

Single

Operation time

About 30s ( no fiber cut )

Insert loss

≤ 0.15dB(1310nm &   1550nm)

Return loss

≤ -45dB

The success rate

>98%

The number of assembly

>10 times

Fastening strength of naked fiber

>5 N

Tight clamping force cladding

>8 N

Tensile strength

>50 N

Using temperature

-40~+85℃

On-line tensile strength

IL ≤ 0.2dB

Mechanical durability (500 times)

 IL ≤ 0.2dB

Drop-off test

 IL ≤ 0.2dB
