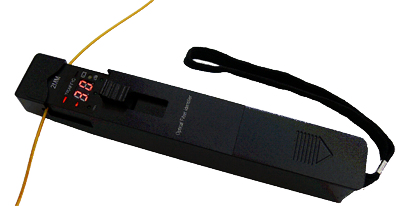

Fiber Identifier

fiber identifier  جهت شناسایی و بررسی  فیبرهای نوری سالم  استفاده می شود. گاهی  در طول نگهداری ، نصب و تعمیر فیبر نوری نیاز به شناسایی و جداسازی فیبر نوری خاصی بدون ایجاد وقفه و قطع در کار کابل نوری داریم ، که بوسیله این دستگاه  می توان به راحتی وجودسیگنال در فیبر نوری تک مود (SM) را شناسایی نمود . با انتقال سیگنال با طول موج (270 HZ , 1HZ , 2 HZ)  در هر نقطه از فیبر  1310 نانومتر و 1550 نانو متر، Identifier  می تواند فیبر را از مسیر شناسایی و جهت فعالیت را مشخص نماید  .



Fiber Identifier

Model

800 ~ 1700

Range of identifiable wavelength

InGas

Type of probe

Ф0.25 (for bare fiber) ; 0.9 , 2.0 , 3.0 (for pigtail fiber )

Type of adapter (mm)

CW , 270, 1k , 2k

Modulation frequency

-46 ~ 10 (1310nm)

Signal direction indicator

-50 ~ 10

Signal power testing range

270 , 1k , 2k

Signal frequency indicator

-30~ 0 (270Hz , 1KHz)

Ф 0.9 , Ф 2.0 , Ф 3.0

Frequency testing range (dBm , average value )

-25~ 0 (2 KHz)

-25~ 0 (270Hz , 1KHz)

Ф 0.25

-20~ 0 (2 KHz)

0.8 (1310nm)

Insertion loss (dB, Typical value )

3(2 pcs. 1.5V 7   dry cells )

Alkaline battery (V)

10

Continuous working hours of battery (V)

0 ~ +50

Working temperature (ºC)

-10~+70

Storage temperature(ºC)

196*30*26

Dimensions (mm)

190g

Weight (g)
